一、概述：

真空耙式干燥機，主要用于易爆、易氧化、膏糊狀物料的干燥。在高真空下操作，溶劑沸點降低，同時隔絕了空氣，避免了物料干燥過程中氧化及過熱變質。

二、工作原理：

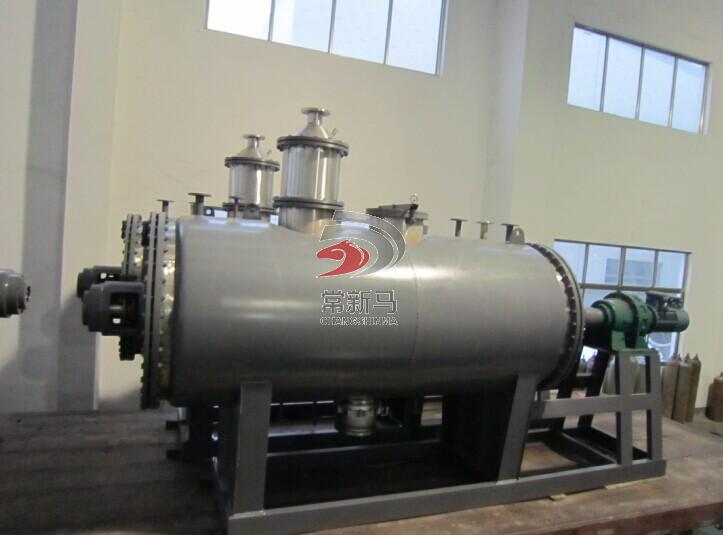

 耙式真空干燥機主要結構為帶夾套的臥式圓筒容器，裝有低速攪拌軸，軸上裝有按一定方向排列的耙齒。攪拌軸有兩種形式，一種為不加熱的耙齒軸，另一種為可通入熱介質（熱水、熱油）的中空耙齒軸。夾套內通入加熱介質（熱水、熱油）。筒體內加入定量的濕物料，耙齒軸對物料進行攪拌，使物料加熱均勻，耙齒軸在時間繼電器的控制下，按一定時間間隔要求按正轉-停止-反轉-停止-正轉運行，運行周期由用戶根據物料的工藝操作條件來設定。筒體中被干燥的物料在耙齒軸有規律的攪拌下，一會兒向兩邊移動，一會兒向中間移動，周而復始，直至物料被干燥到工藝要求。內筒體上部安置有真空接口，接入真空系統，使被干燥物料在負壓下加熱干燥，可保證干燥物料在低溫下加熱，不致破壞物料的物化性質。物料達到干燥要求后，打開筒體下部的放料閥，讓物料在耙齒軸的攪拌下向中間移動進行出料。

三、設備特點:

1、物料干燥均勻；避免氧化、過熱；可得到含濕量極低的產品， 不需粉碎操作即可包裝。

2、本設備為空心軸空心漿葉設計，增加了加熱面積，提高了干燥速率?？招妮S通過外接旋轉接頭接通蒸汽或導熱油，來達到輔佐加熱的目的。蒸發強度高，一般可蒸發6～10kg(水)/㎡·h

3、針對濕分為有機容積時，可通過冷凝器回收物料中的溶劑。

4、本設備采用齒輪減速機，其輸出扭力大，性能穩定，使用壽命長，維護成本低。

5、本設備夾套內增加螺旋形導流板，使蒸汽或導熱油加熱效率更高。

6、出料閥為DN200自動出料閥，具有密封性好，不積料，方便卸料等特點。

7、本設備配置填料密封，具有良好的密封性能，結構簡單，維修方便。

8、熱介質可用熱水、熱油或蒸汽。
